Hej där! Som leverantör av Plast Top Plate Chains får jag ofta frågan om vilka monteringsavstånd som krävs för dessa kedjor. Det är ett avgörande ämne eftersom att få rätt utrymmen kan göra en enorm skillnad i kedjornas prestanda och livslängd. Så, låt oss dyka direkt in i det.
Varför installationsavstånd är viktiga
För det första, varför behöver vi ens prata om installationsavstånd? Tja, toppplattakedjor av plast fungerar i en mekanisk miljö. Om det inte finns tillräckligt med utrymme kan kedjorna skava mot omgivande komponenter. Denna friktion sliter inte bara ut kedjan snabbare utan kan också orsaka överhettning, vilket kan leda till deformation av plastdelarna. Å andra sidan kan för mycket frigång resultera i att kedjan blir instabil, vilket gör att den svajar eller till och med spårar ur från spåret.
Allmänna installationsavstånd
När det kommer till de allmänna installationsavstånden för toppkedjor i plast finns det några viktiga områden att ta hänsyn till.
Sidavstånd
Sidoavståndet är utrymmet mellan sidan av kedjan och de intilliggande komponenterna. För de flesta toppkedjor av plast rekommenderas ett sidoavstånd på cirka 1 - 3 mm. Detta gör att kedjan kan röra sig fritt utan att slå i sidorna. Detta kan dock variera beroende på den specifika applikationen och storleken på kedjan. Till exempel, om kedjan arbetar i en höghastighetsmiljö, kan ett något större sidoavstånd behövas för att ta emot eventuella vibrationer.
Vertikal spelrum
Vertikalt spel avser utrymmet mellan toppen av kedjan och eventuella överliggande komponenter, samt utrymmet mellan botten av kedjan och ytan den löper på. Ett vertikalt avstånd på 2 - 5 mm är vanligtvis en bra utgångspunkt. Detta säkerställer att kedjan har tillräckligt med utrymme att röra sig upp och ner utan att fastna. Om applikationen innebär stora belastningar, kanske du vill öka detta spel för att förhindra att kedjan trycks ihop mot ytan.
Avsluta clearance
Ändfrigång är utrymmet i ändarna av kedjan, speciellt där den ansluts till andra komponenter. Ett spelrum på cirka 2 - 4 mm krävs vanligtvis. Detta ger kedjan viss flexibilitet vid anslutningspunkterna, vilket minskar belastningen på länkarna och förhindrar för tidigt brott.
Spelrum för olika typer av toppkedjor i plast
Låt oss nu ta en titt på de specifika installationsavstånden för olika typer av toppkedjor i plast.
Plast Top Plate Kedja
DePlast Top Plate Kedjaär en vanlig typ. För denna typ av kedja gäller vanligtvis de ovan nämnda allmänna utrymmena. Men eftersom den är gjord av plast är det viktigt att ta hänsyn till materialets termiska expansion. I varma miljöer kan plasten expandera, så du kan behöva öka utrymmena något. En bra tumregel är att lägga till 0,5 - 1 mm extra till sidan och vertikala spel om drifttemperaturen är över 50°C.

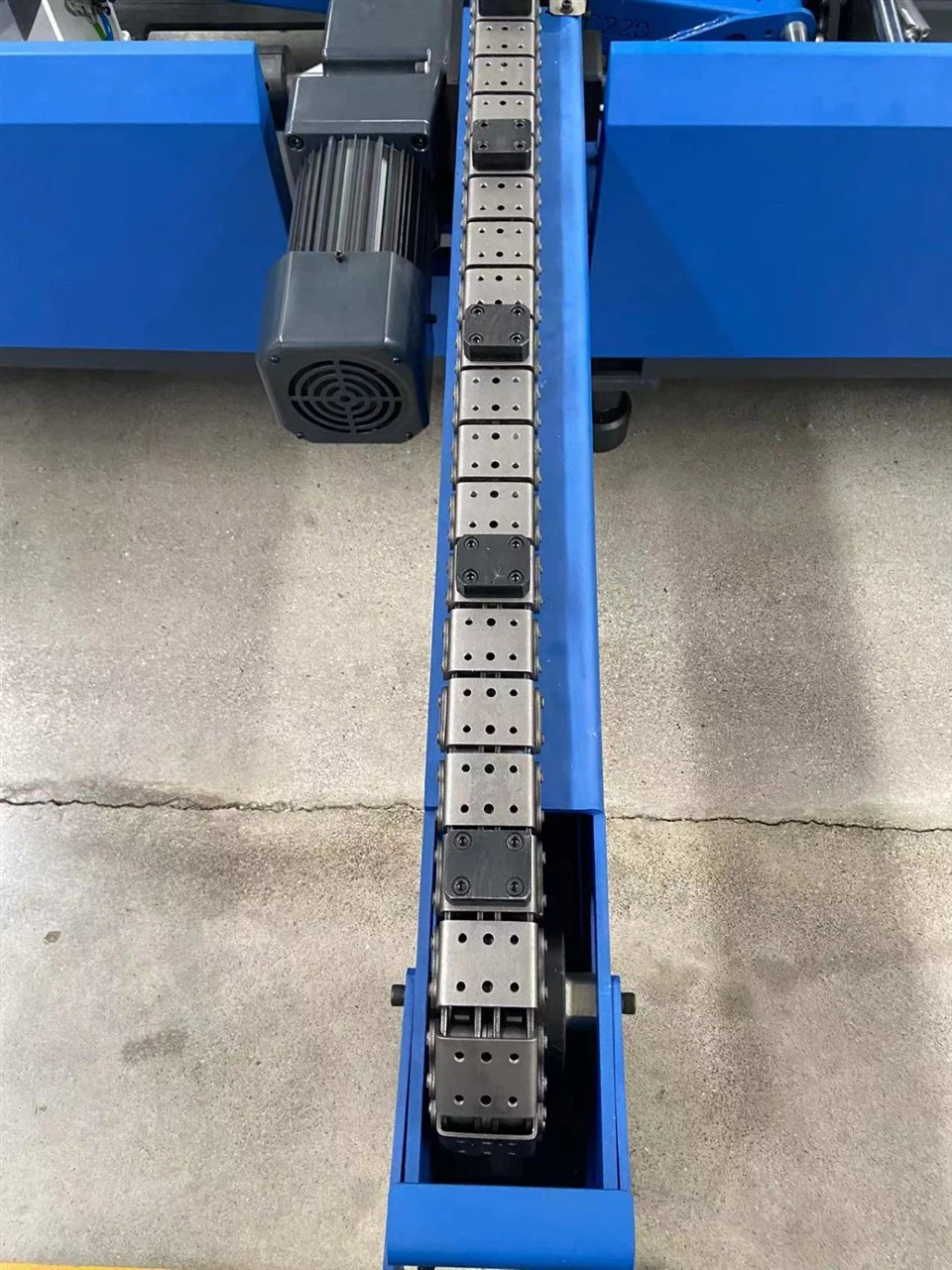

U-formad toppplattakedja
DeU-formad toppplattakedjahar en unik design. På grund av sin form kan den kräva lite mer sidoavstånd jämfört med en vanlig toppplatta i plastkedja. Ett sidoavstånd på 2 - 4 mm rekommenderas ofta. Detta eftersom U - formen kan göra att kedjan får ett bredare rörelsemönster. De vertikala och ändfria avstånden kan förbli liknande de allmänna riktlinjerna, men se till att kontrollera de specifika måtten på den U-formade kedjan du använder.
Halvmåneformade toppkedjor
Halvmåneformade toppkedjorhar också sina egna krav. Dessa kedjor används ofta i applikationer där mjuk och kontinuerlig rörelse behövs. För sidoavstånd räcker vanligtvis 1,5 - 3 mm. Det vertikala spelet kan justeras baserat på höjden på halvmåneformen. Om halvmånen är relativt hög kan du behöva öka det vertikala spelet till 3 - 6 mm för att undvika störningar.
Faktorer som påverkar installationsavstånd
Det finns flera faktorer som kan påverka installationsavstånden för toppplattakedjor i plast.
Ladda
Mängden last som kedjan bär är en viktig faktor. Tung belastning kan göra att kedjan hänger ihop eller deformeras något. I sådana fall måste du öka det vertikala spelet för att förhindra att kedjan vidrör ytan den löper på. Till exempel, om belastningen är mer än 50 % av kedjans nominella kapacitet, kanske du vill lägga till ytterligare 1 - 2 mm till det vertikala spelet.
Hastighet
Höghastighetsapplikationer kräver mer spelrum. När kedjan rör sig snabbt kan den generera fler vibrationer och värme. För att tillgodose dessa faktorer, öka sido- och vertikalavstånden. För kedjor som körs med hastigheter över 50 m/min, överväg att lägga till ytterligare 0,5 - 1 mm till spelrummet.
Miljö
Verksamhetsmiljön spelar också roll. Om kedjan används i en smutsig eller dammig miljö, måste du ha större utrymmen för att förhindra att skräp fastnar mellan kedjan och de omgivande komponenterna. I en korrosiv miljö, se till att använda kedjor gjorda av korrosionsbeständig plast och öka avstånden något för att ta hänsyn till eventuell materialnedbrytning över tiden.
Hur man mäter och justerar spelrum
Att mäta spelrum är relativt enkelt. Du kan använda en avkänningsmätare för att mäta sido-, vertikal- och ändspel. Om avstånden inte ligger inom det rekommenderade intervallet kan du göra justeringar.
Om spelrummet är för litet kan du antingen flytta de intilliggande komponenterna något eller använda distansbrickor för att skapa mer utrymme. Om spelrummet är för stort kan du behöva justera komponenterna eller använda mellanlägg för att minska utrymmet.
Slutsats
Att få rätt installationsavstånd för toppkedjor av plast är avgörande för att de ska fungera korrekt. Genom att följa de allmänna riktlinjerna och beakta de specifika faktorerna relaterade till din applikation kan du säkerställa att dina kedjor fungerar smidigt och har en lång livslängd.
Om du är på marknaden för högkvalitativa toppkedjor i plast och behöver mer råd om installationsavstånd eller någon annan aspekt, tveka inte att höra av dig. Vi är här för att hjälpa dig att göra det bästa valet för dina behov. Låt oss inleda ett samtal och se hur vi kan arbeta tillsammans för att möta dina krav.
Referenser
- "Handbok för plastkedjeapplikationer"
- "Mekaniska principer för kedjesystem"
